废旧三元正极再生中的Ni结构演变
Oxidation-reconstructed Li + transport enables high-tap-density single-crystal regeneration of spent LiNi0.5Co0.2Mn0.3 O 2 positive electrodes
研究概述
以氧化策略直接再生废旧NCM523正极，将表面NiO转为NiOOH，并氧化体相反位Ni2+以减轻锂镍混排，重建补锂通道。伴随颗粒解体和烧结形成较大单晶，再生材料振实密度2.57 g/cm³，600次循环后容量保持率80.2%。
谱图与表征信息
论文采用同步辐射及RapidXAFS 2M开展表征。

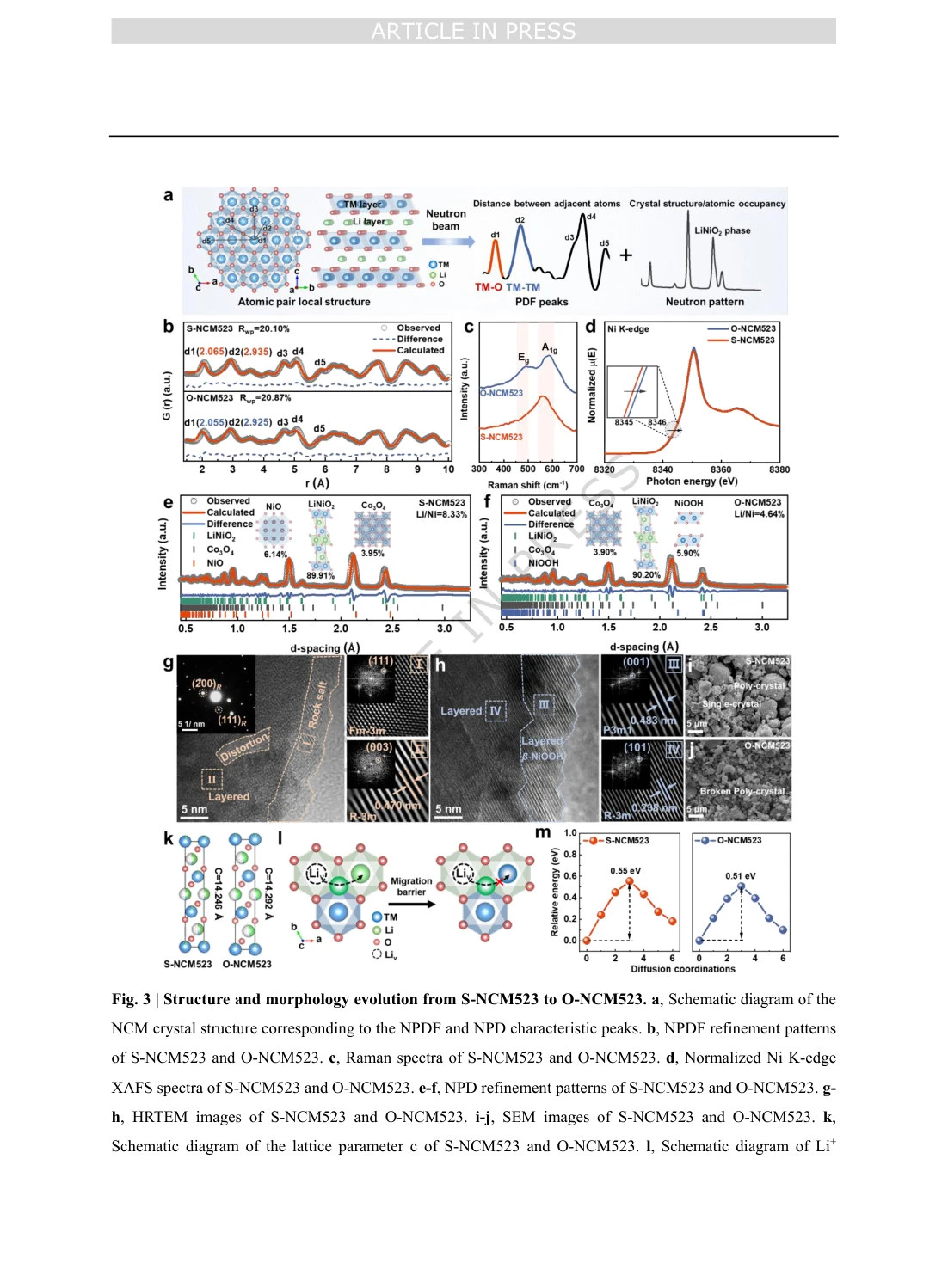

d为Ni K边XANES；其余是中子散射、拉曼、显微和结构计算。

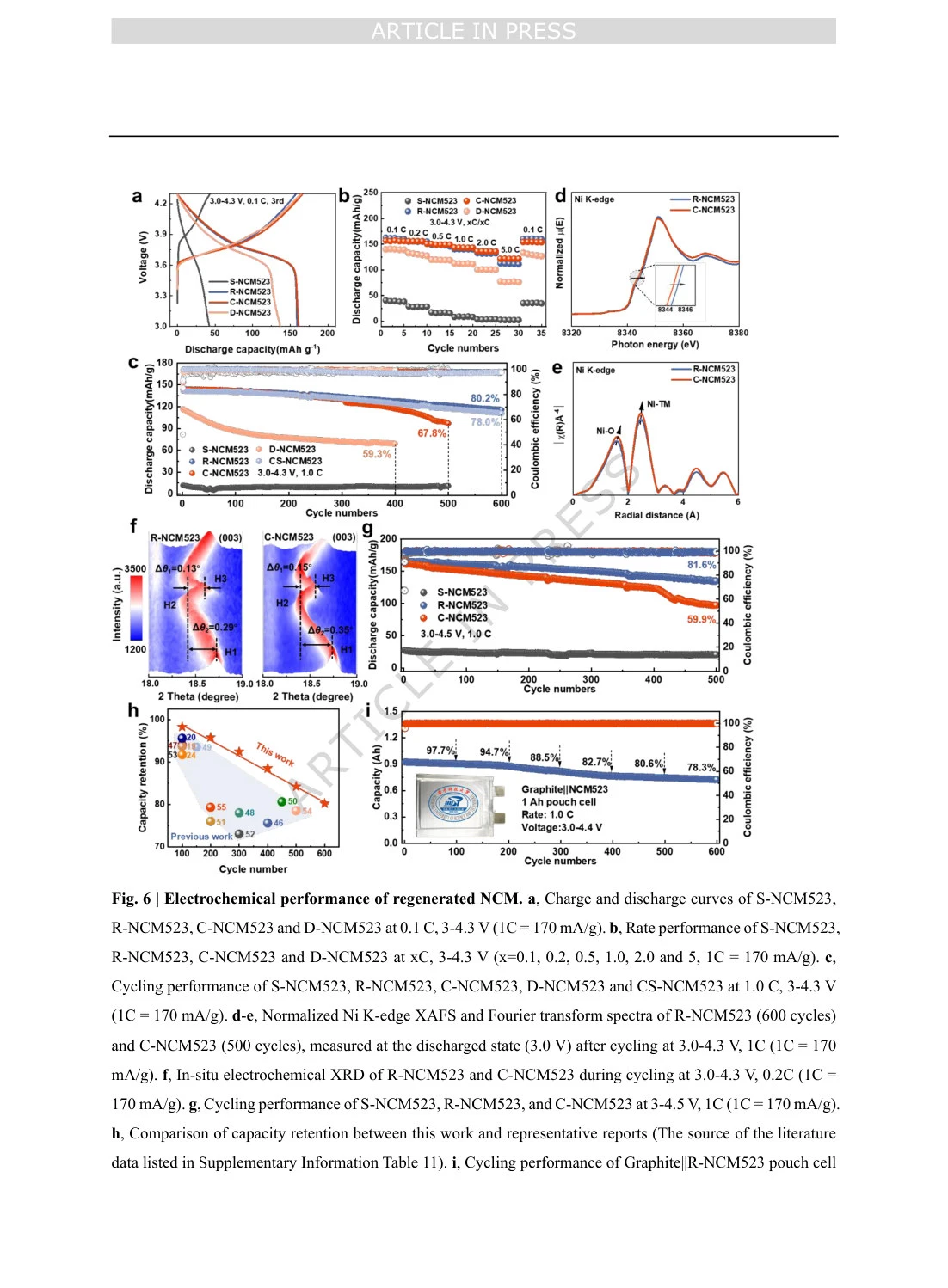

d为循环后Ni K边XANES，e为FT-EXAFS；其余为电化学性能及XRD。
