技术参数与实验条件
- 核心作用
- 在拉曼光谱仪下对固体、粉末或薄膜样品进行可控气氛下 的原位表征
- 光路 / 探测
- 上下透明窗口，激发光与散射光穿过并对准样品区域
- 气氛控制
- 两侧气嘴通入惰性气体（N₂、Ar）或反应气体，实现气氛 置换 / 反应气氛

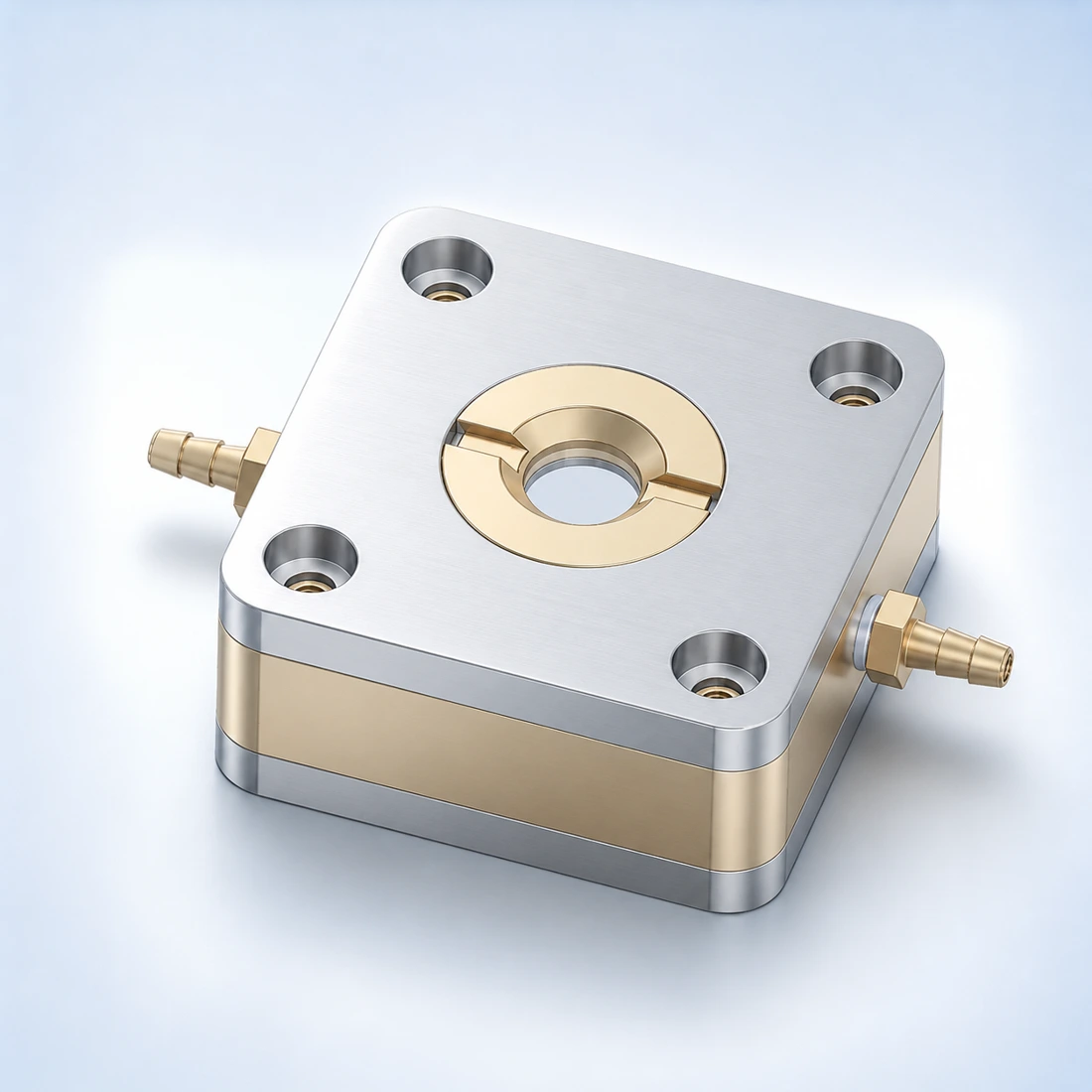

- 密封 / 结构
- 上下两片法兰经四角螺栓压紧 O 形圈，形成封闭腔体
- 样品承载
- 中间圆形凹槽（样品台），可贴窗片或直接平铺
- 适用领域
- 催化剂表征、材料相变、气-固反应中间体监测、电池 / 电解液体系
材料、窗口、温控和接口按具体实验条件选配，实际配置以技术协议为准。
主要配置与材料
| 部件 | 数量 | 材质 / 规格 | 备注 |
|---|---|---|---|
| 上法兰盖板 | 1 | 316L 不锈钢 / PEEK | 中心开透光孔，四角螺纹孔 |
| 下法兰底座 | 1 | 316L 不锈钢 / PEEK | 带进气 / 出气螺纹孔 |
| 石英窗片 | 2 | 石英，φ20×2 mm | 上下各一片，保证紫外-可见透光 |
| O 形密封圈 | 1~2 | FKM（氟胶）或 FFKM | 窗片和腔体密封用 |
| 样品台 | 1 | 316L 不锈钢 / 石英片 | 放置在中心凹槽内 |
资料依据：原位池产品册 V7，第33页。所列为可选配置，供货组成以确认的技术协议为准。
获取该型号技术方案 →EXPERIMENT PREPARATION
安装与实验配套
按本型号的窗口、材料、温度与压力条件配置实验环境，并与主机的探测几何及样品空间核对。
请在选型时提供主机型号、样品形态和反应条件，以确认接口、温控、气液路及外接设备需求。
