技术参数与实验条件
- 核心作用
- 用于水电解制氢原位表征
- 光路 / 探测
- 光束从顶部（或底部）透射窗垂直进入，穿过工作电极 → 隔膜 / 电解液 → 对侧透射窗后出射
- 气氛控制
- 侧向接口可连接电解液循环或气氛管路，维持稳定反应环 境

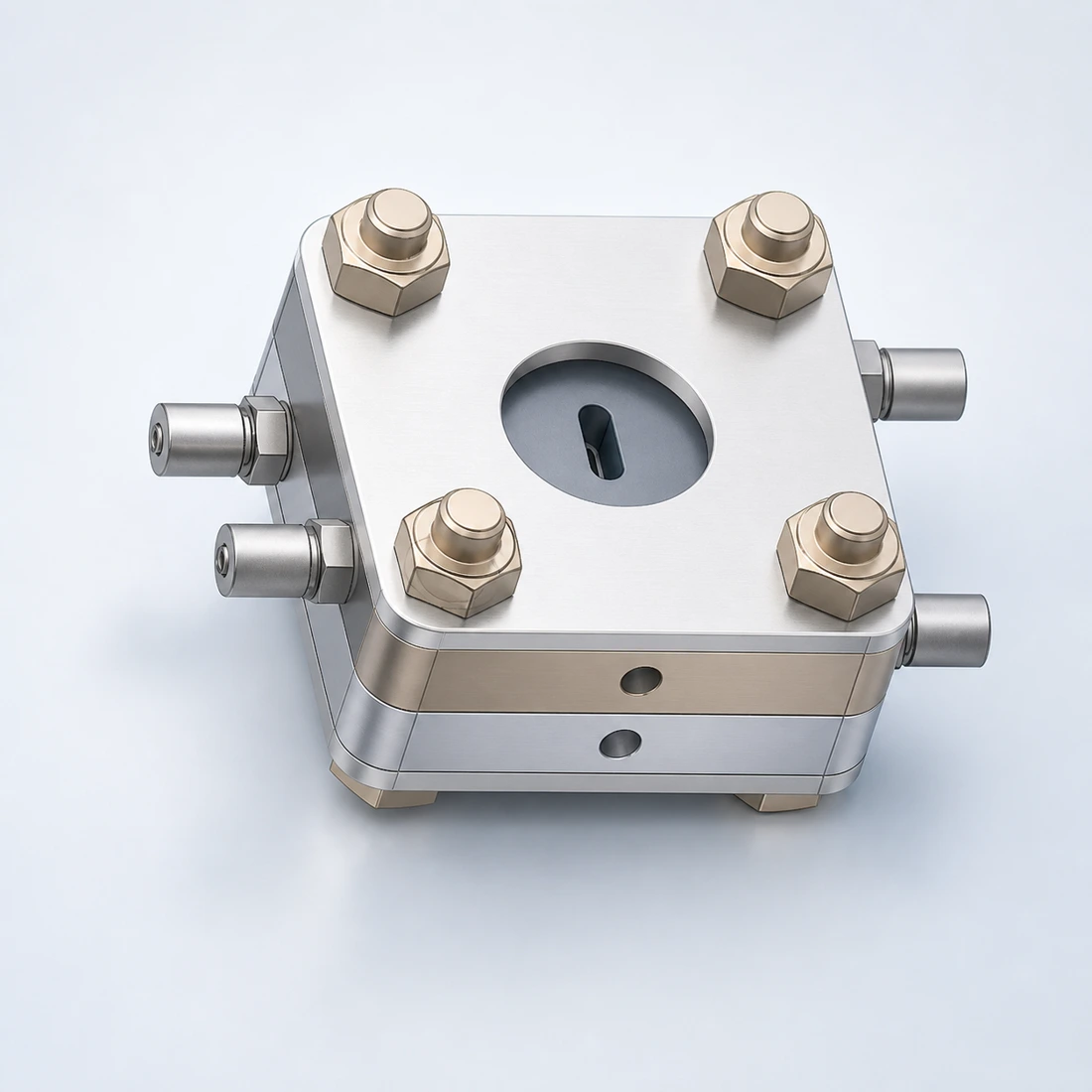

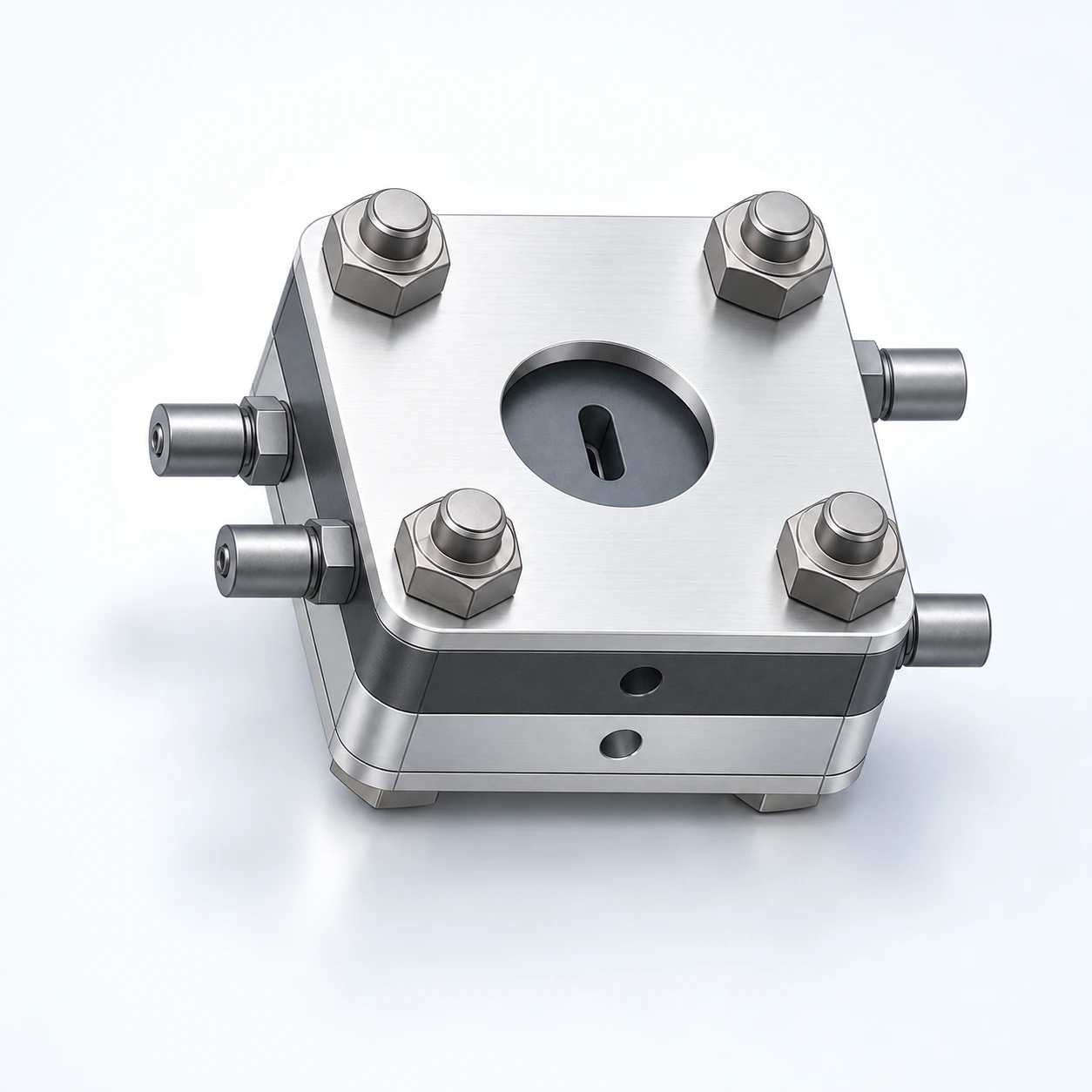

- 密封 / 结构
- 上下法兰经四角螺栓压紧，O 形圈或金属垫片密封，防止电解液泄漏
- 样品承载
- 工作电极（薄膜 / 粉末压片 / 碳纸 / 金属箔）固定于中心样品台，光斑覆盖有效反应区
- 适用领域
- 电池、电催化、CO₂ 还原、水分解等原位 XAFS / XRD / UV-Vis
材料、窗口、温控和接口按具体实验条件选配，实际配置以技术协议为准。
主要配置与材料
| 部件 | 数量 | 材质 / 规格 | 备注 |
|---|---|---|---|
| 上法兰盖板 | 1 | 316L 不锈钢 / PEEK | 中心开透射窗孔 |
| 下法兰底座 | 1 | 316L 不锈钢 / PEEK | 集成电极与流体接口 |
| 透射窗片 | 2 | Kapton 膜 | 上下各一 |
| O 形密封圈 | 2 | FKM / FFKM / 硅胶 | 窗片和腔体密封 |
| 腔体 | 2 | 石墨 | 中心开通孔 |
资料依据：原位池产品册 V7，第14页。所列为可选配置，供货组成以确认的技术协议为准。
获取该型号技术方案 →EXPERIMENT PREPARATION
安装与实验配套
按本型号的窗口、材料、温度与压力条件配置实验环境，并与主机的探测几何及样品空间核对。
请在选型时提供主机型号、样品形态和反应条件，以确认接口、温控、气液路及外接设备需求。
