技术参数与实验条件
- 核心作用

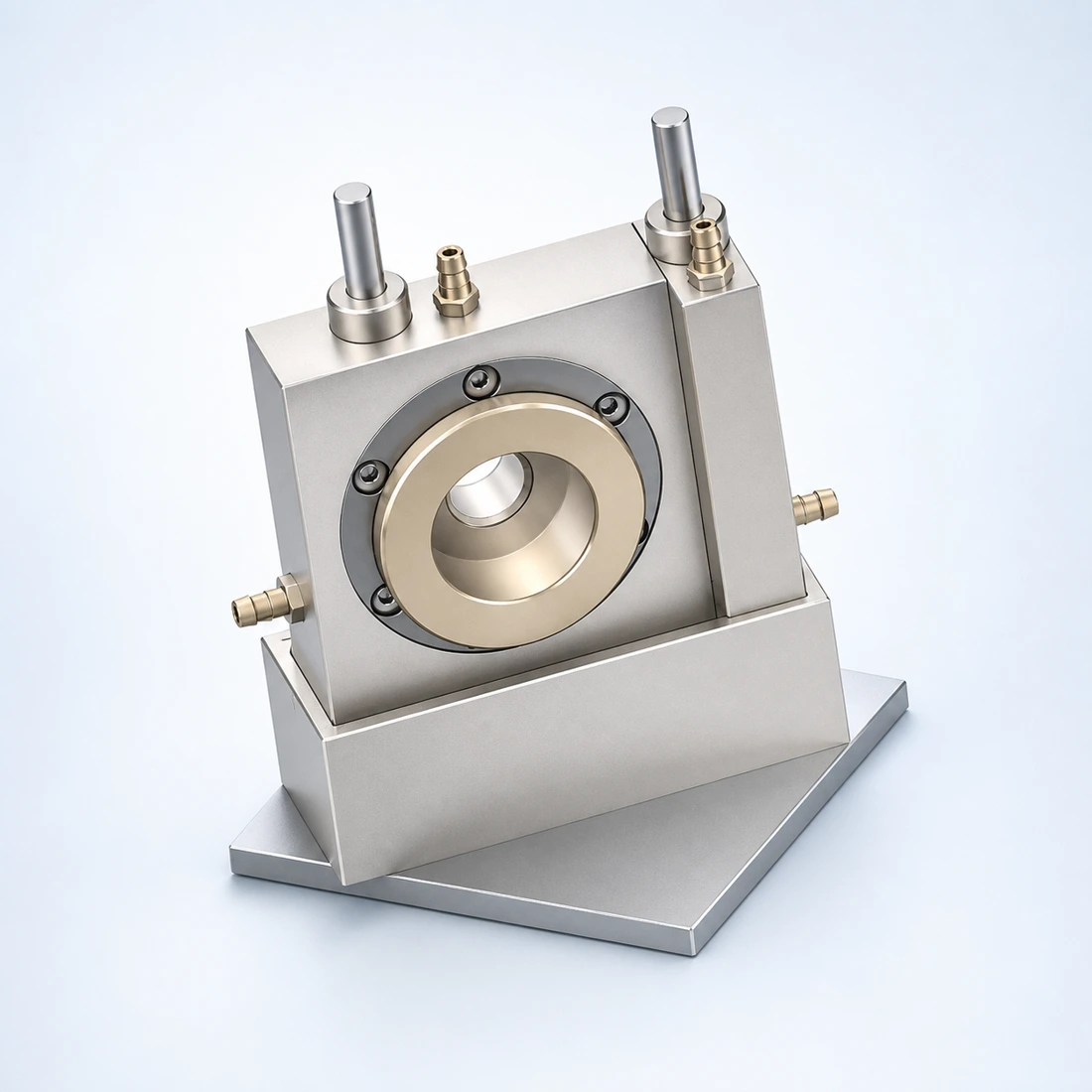

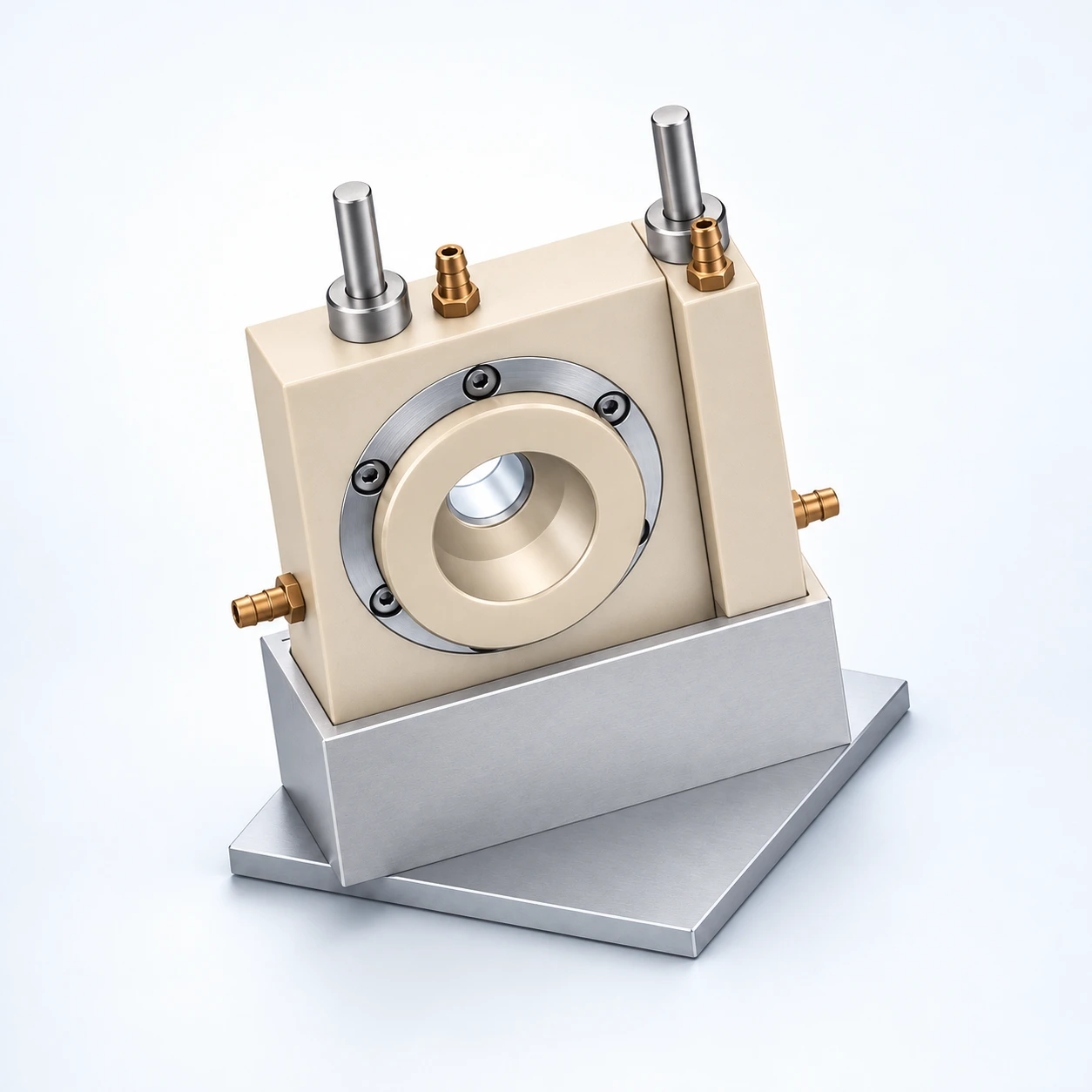

- 同步辐射 XAFS/XRD 用电化学原位池，采用双室结构将工 作电极室与对电极室分离，既支持双室独立循环，也可切 换为单室模式使用
- 光路 / 探测
- 用于同步辐射光源的吸收谱和衍射线站，透射+荧光模式 测 XAFS，透射模式测 XRD；荧光模式需池子旋转 45°
- 双室结构
- 工作电极室 + 对电极室，各有一组进液口/出液口；切换 为单室时只使用其中一对进出液口，另一对加塞子堵住不 漏液
- 电极布置
- 参比电极与工作电极在同一室；对电极室液层厚度不需要 调节
- 电解液
- 水溶液体系，包括强酸强碱（H₂SO₄、HClO₄、KOH 等）
- 底座 / 密封
- 底座可旋转切换 0°/45° 并带防漏液设计；工作电极室液层厚度可调
材料、窗口、温控和接口按具体实验条件选配，实际配置以技术协议为准。
主要配置与材料
| 部件 | 数量 | 材质 / 规格 | 备注 |
|---|---|---|---|
| 主腔体 | 1 | PEEK/PTFE | 容纳电解液与电极 |
| 透射窗法兰 | 1~2 | 316L / 钛 | 固定透射窗 |
| X 射线透射窗 | 1~2 | Kapton 25–50/ 铍窗 | XAFS/XRD 低吸收进出 |
| O 形密封圈 | 1~2 | FFKM / 全氟醚 | 耐强酸强碱密封 |
| 工作电极 | 1 | 碳纸 | 催化剂涂覆电极 |
资料依据：原位池产品册 V7，第17页。所列为可选配置，供货组成以确认的技术协议为准。
获取该型号技术方案 →EXPERIMENT PREPARATION
安装与实验配套
按本型号的窗口、材料、温度与压力条件配置实验环境，并与主机的探测几何及样品空间核对。
请在选型时提供主机型号、样品形态和反应条件，以确认接口、温控、气液路及外接设备需求。
