技术参数与实验条件
- 核心作用
- 在电池充放电过程中，从顶部窗口以反射/掠入射方式引入 探测光束，原位监测电极表面/近表面的物相、结构、价态 或 SEI 演变
- 光路 / 探测
- 入射光从顶部窗口进入，照射顶层工作电极表面；反射/散 射/衍射信号从同一窗口返回探测器
- 电化学体系
- 两电极（正极/负极）或三电极（WE/CE/RE），电极引线 从侧壁引出接电化学工作站
- 气氛控制
- 手套箱内组装后密封；
- 密封 / 结构

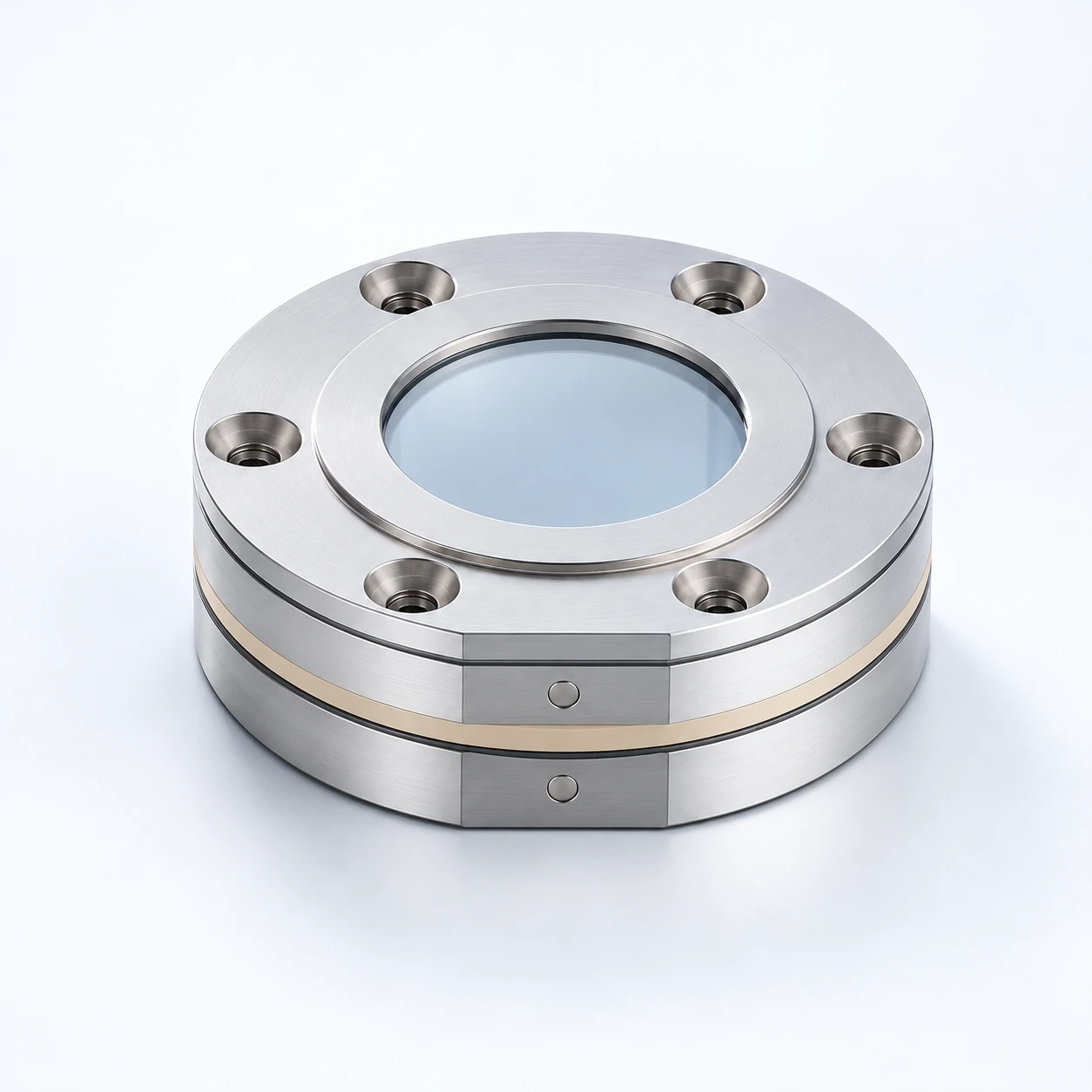

- 两片圆形法兰通过 6 孔螺栓压紧 O 形圈；顶部窗口可选石英/Kapton/铍窗
- 样品承载
- 工作电极朝上贴紧窗口；下方依次放置隔膜、对电极、电 解液；厚度由中间垫片控制
材料、窗口、温控和接口按具体实验条件选配，实际配置以技术协议为准。
主要配置与材料
| 部件 | 数量 | 材质 / 规格 | 备注 |
|---|---|---|---|
| 上法兰盖板 | 1 | 316L 不锈钢 / PEEK | 中心开反射窗孔 |
| 下法兰底座 | 1 | 316L 不锈钢 / PEEK | 内腔容纳电池叠层 |
| 反射窗片 | 1 | 石英 / Kapton / 玻璃 | 顶部入射/出射共用 |
| O 形密封圈 | 1~2 | FKM / FFKM / 硅胶 | 法兰与窗片密封 |
| 中间腔体 / 垫片 | 1 | PEEK / PTFE / 不锈钢 | 控制电极间距与电解液量 |
资料依据：原位池产品册 V7，第6页。所列为可选配置，供货组成以确认的技术协议为准。
获取该型号技术方案 →EXPERIMENT PREPARATION
安装与实验配套
按本型号的窗口、材料、温度与压力条件配置实验环境，并与主机的探测几何及样品空间核对。
请在选型时提供主机型号、样品形态和反应条件，以确认接口、温控、气液路及外接设备需求。
