技术参数与实验条件
- 核心作用
- 在 XRD 测试过程中对电池进行原位充放电，实时采集电极 材料的物相变化；可选配加热附件和水冷附件
- 光路 / 探测
- 中心开窗供 XRD 光束入射/出射；单窗设计，常用 Kapton 或铍窗降低背景
- 电化学体系
- 两电极（正极/负极）体系，电极引线从侧壁或底部绝缘引 出，接电化学工作站
- 气氛控制
- 手套箱内组装后密封；可预留抽真空/通气接口维持惰性气 氛
- 密封 / 结构

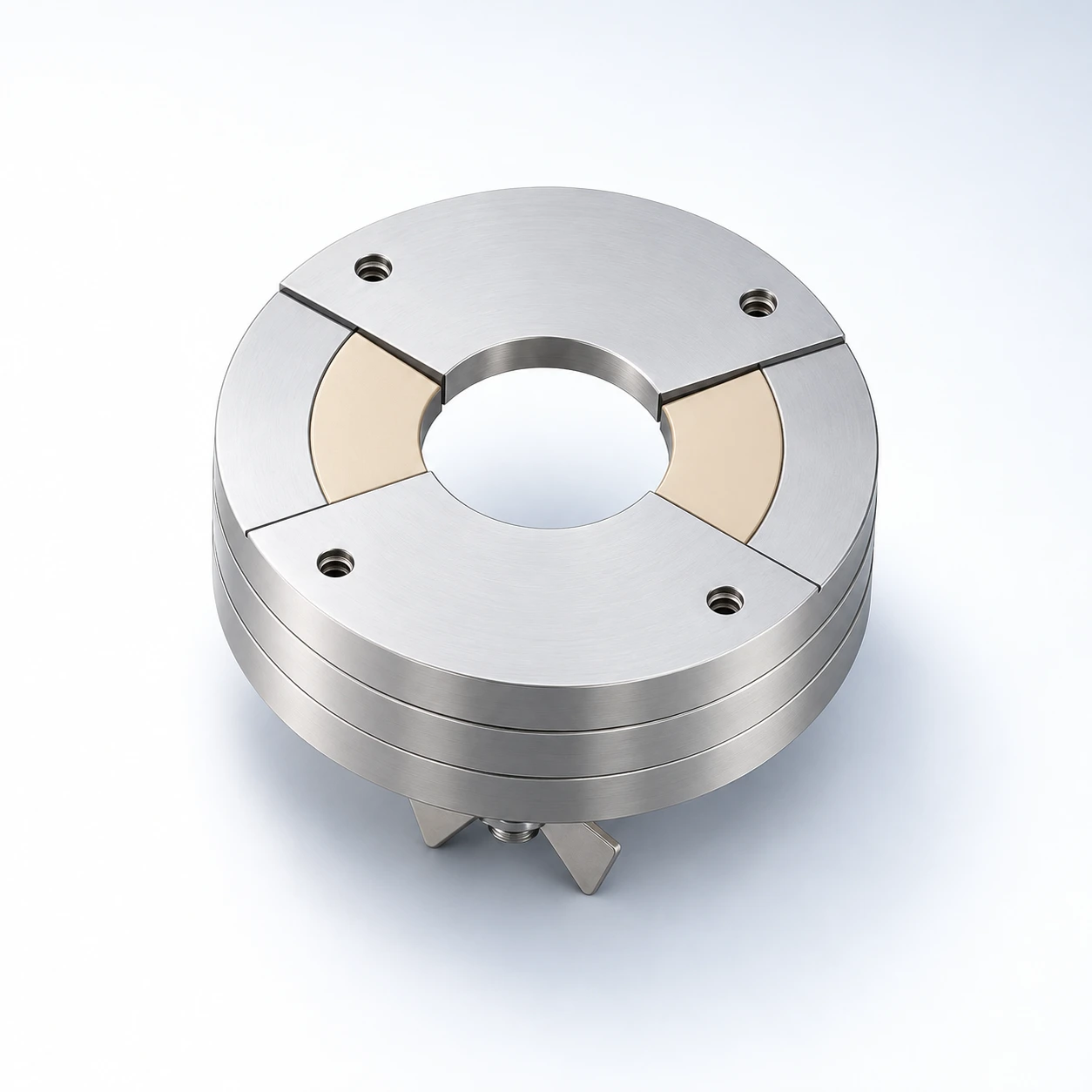

- 圆盘法兰式结构，O 形圈或金属垫片密封；窗口与电池腔同心定位
- 样品承载
- 正极/隔膜/负极叠层居中放置，厚度由中间垫片/腔体控制
材料、窗口、温控和接口按具体实验条件选配，实际配置以技术协议为准。
主要配置与材料
| 部件 | 数量 | 材质 / 规格 | 备注 |
|---|---|---|---|
| 上法兰盖板 | 1 | 316L 不锈钢 / 铝合金 | 压紧窗口与电池腔 |
| 下法兰底座 | 1 | 316L 不锈钢 / 铝合金 | 支撑电池腔与电极接口 |
| XRD 透射/反射窗 | 1~2 | Kapton 25–50 μm 或 铍窗 | X 射线进出、低背景 |
| O 形密封圈 | 1~2 | FKM / FFKM / 硅胶 | 电解液密封、气氛隔离 |
| 电池腔体/垫片 | 1 | PEEK / PTFE / 不锈钢 | 固定电极与隔膜、控制厚度 |
资料依据：原位池产品册 V7，第7页。所列为可选配置，供货组成以确认的技术协议为准。
获取该型号技术方案 →EXPERIMENT PREPARATION
安装与实验配套
按本型号的窗口、材料、温度与压力条件配置实验环境，并与主机的探测几何及样品空间核对。
请在选型时提供主机型号、样品形态和反应条件，以确认接口、温控、气液路及外接设备需求。
